Metallfedern in der Lebensmittelindustrie

Metallfedern spielen eine wichtige Rolle bei der Herstellung, Verarbeitung und Verpackung von Nahrungsmitteln. Von der Lebensmittelverarbeitung über Abfüllanlagen bis hin zur Verpackung sorgen Druckfedern, Zugfedern und Schenkelfedern für zuverlässig bereitgestellte Kräfte in unzähligen Prozessen. Sie müssen mechanisch präzise arbeiten und strengste Hygiene- und Sicherheitsstandards erfüllen. Welche Funktionen übernehmen die verschiedenen Federtypen? Welche Material- und Oberflächenanforderungen sind in der Lebensmittelumgebung wichtig? Wie die richtige Federnauswahl gelingt, wird nachfolgend praxisnah und kompakt von Gutekunst Federn erklärt.

Table of Contents

Druckfedern in der Lebensmittelindustrie

Druckfedern, auch Schraubenfedern genannt, sind mechanische Kraftspeicher, die beim Zusammendrücken Kräfte aufnehmen und diese beim Entspannen wieder abgeben. Charakteristisch ist eine meist lineare Weg-Kraft-Kennlinie (Federkennlinie Federkonstante), die sich über eine zylindrische Federgeometrie und Federwerkstoffauswahl definieren lässt. Falls die Federgeometrie konisch oder doppelkonisch ausgeführt wird, kann die Druckfeder auch eine progressive Weg-Kraft-Kennlinien zur Verfügung stellen. Dazu kann die konische Bauform zudem so ausgeführt werden, dass die Windungen ineinander fallen. Dadurch kann die Druckfeder auch in axial beschränkten Bauräumen eingesetzt werden, wo die Blockhöhe der Feder etwa der doppelten Drahtdicke entspricht.

Siehe weitere Informationen unter https://blog.federnshop.com/druckfedern/

In der Lebensmittelindustrie finden Druckfedern Anwendung in:

Abfüll- und Verschließtechnik: durch definierten Anpressdruck, Führung und Zentrierungen.
Ventile / Prozessarmaturen: durch Rückstellung und Halten von Schließkräften.
Dosiereinheiten: durch reproduzierbare Rückstellkräfte und Toleranzausgleich.
Förder- und Verpackungsmaschinen: mit federnder Lagerung, Pufferung und Kräfteausgleich.

Spezielle Auslegungshinweise für Druckfedern:

Führung gegen Knicken: Schlanke Druckfedern benötigen Dorn oder Hülse, um seitliche Auslenkung zu vermeiden.

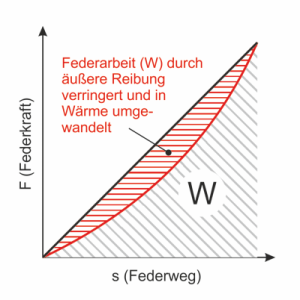

Reibung vermeiden: Jegliche Reibung ist konstruktiv zu vermeiden, da durch die entstehende Wärme Federkraft verloren geht. Diese Veränderung der Federwirkung nennt man Hysterese.

Setzverhalten berücksichtigen: Druckfedern können unter permanenter Spannung und höheren Temperaturen Federkraft verlieren. Diesen Kraftverlust nennt man Relaxation. Dieser wird in der Federauslegung prozentual auf die Ausgangkraft „F1“ berücksichtigt.
Dauerfestigkeit: Druckfedern können Dauerfest (10 hoch 7 Lastwechsel) ausgelegt werden. Konische, doppelkonische und Bienenkorbfedern, mit einer progressiven Federkennlinie, unterstützen die Dauerfestigkeit von Druckfedern.

Zugfedern in der Lebensmittelindustrie

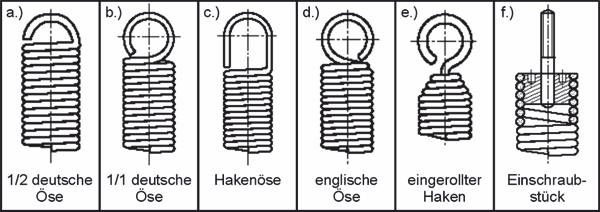

Zugfedern sind mechanische Kraftspeicher, die im Gegensatz zu Druckfedern, beim Auseinanderziehen (im gedehnten Zustand) Kräfte aufnehmen und diese beim Entspannen wieder abgeben. Die zylindrische Zugfeder besitzt ebenso eine lineare Weg-Kraft-Kennlinie, die durch die Federgeometrie und Federwerkstoffauswahl definiert wird. Bei konischer oder doppelkonischer Federgeometrie stellt die Zugfeder eine progressive Weg-Kraft-Kennlinie zur Verfügung. Charakteristisch für die Zugfeder ist die Vorspannung (FO), die durch die eng aneinander liegenden Windungen entsteht. Das ist vorteilhaft, um Mechanismen spielfrei vorzuspannen. Die Gestaltung der Federenden ist bei Zugfedern besonders vielseitig: neben der üblichen Ausführung als deutsche Öse, englische Öse oder individuelle Hakenform, können bei starken Belastungen auch eingeschraubte oder eingerollte Federenden verbaut werden.

Siehe weitere Informationen unter https://blog.federnshop.com/zugfedern/

In der Lebensmittelindustrie finden Zugfedern Anwendung in:

Fördertechnik: für Spann- und Rückstellelemente, Kompensation von Toleranzen.
Verpackungsmaschinen: zur Rückstellung von Greifern und zur Folienspannung.
Schutzhauben / Türen / Wartungsklappen: zur Fixierung und Rückführung.

Spezielle Auslegungshinweise für Zugfedern:

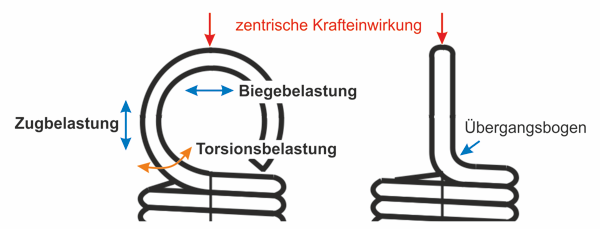

Ösen als Schwachstelle: Eine erhöhte Biegespannungen am Übergangsbogen zur Öse erhöht das Risiko zum Ösenbruch. Hier ist die zentrische Krafteinwirkung im Scheitelpunkt der Öse von Vorteil.

Querkräfte vermeiden: Zugfedern ausschließlich in axialer Richtung belasten.

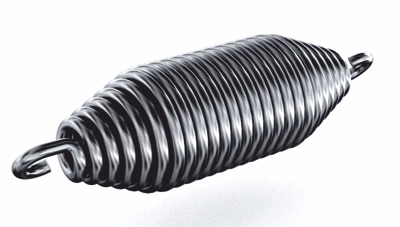

Kegelförmige Bauform: Konische oder kegelförmige Zugfederbauformen besitzen eine progressive Federkennlinie und können zu einer höherer Lebensdauer führen.

Schenkelfedern in der Lebensmittelindustrie

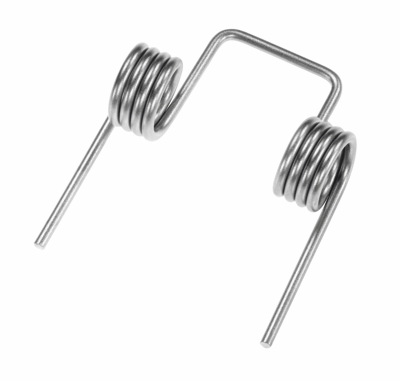

Schenkelfedern, auch als Torsionsfedern bekannt, unterscheiden sich grundlegend von Druck- und Zugfedern. Sie bestehen aus einem spiralförmig gewickelten Federkörper und zwei abstehenden Schenkeln. Im Gegensatz zu Druck- und Zugfedern, die auf Druck und Zug (axial) belastet werden, wirkt bei Schenkelfedern – über die Winkelbewegung der Schenkel bei der Rückbewegung – ein Drehmoment auf die Schenkel. Entscheidend sind für die Auslegung, neben dem Federkörper, die Schenkellänge, die Schenkelabbiegung, die Windungsrichtung, die rechts- oder linksgewickelt sein kann, auch die Federlagerung über einen Dorn oder eine Achse. Mit der Doppelschenkelfeder gibt es zudem eine Schenkelfeder mit zwei entgegengesetzt gewickelten Federkörpern, die besonders für Anwendungen mit erhöhter Federkraft in engen Bauräumen zum Einsatz kommt. Die Doppelschenkelfeder besitzt durch die symmetrische Konstruktion zudem eine gleichmäßigere Kraftverteilung und Stabilität.

Siehe weitere Informationen unter https://blog.federnshop.com/schenkelfedern-torsionsfedern/

In der Lebensmittelindustrie finden Schenkelfedern Anwendung in:

Klappen, Scharniere, Deckel: Rückstellmomente an Inspektions- und Wartungsklappen.
Hebel- und Rastmechanismen: definierte Haltemomente, Rückstellung von Bedienhebeln.
Klemm- und Spannfunktionen: federnde Klammern/Arretierungen in Baugruppen.

Spezielle Auslegungshinweise für Schenkelfedern:

Wicklungsrichtung Einbaulage korrekt definieren, damit die Feder bei Belastung in der Windungsrichtung belastet wird.
Krafteinleitung Schenkel: Je weiter der Krafteinleitungspunkt vom Zentrum des Federkörpers entfernt ist, muss die Schenkelabbiegung (ß) bei der Federleistung berücksichtigt werden.

Schenkelfedern Schenkelabbiegung - Gutekunst Federn — Schenkelabbiegung

Spezielle Anforderungen für Metallfedern in der Lebensmittelumgebung

Metallfedern in der Lebensmittelumgebung unterliegen strengen Anforderungen, um Lebensmittelsicherheit, Hygiene und Korrosionsbeständigkeit zu gewährleisten. Darum müssen bei Metallfedern folgende Eigenschaften gewährleistet sein.

Korrosionsbeständigkeit gegen Feuchte, Salz, Säuren/Laugen und Reinigungschemie
Glatte, reinigungsfreundliche Oberflächen (geringe Rauheit, wenig Anhaftung)
Hygienische Gestaltung der Federenden: Ösenbereiche sind geometrisch „komplex“ und müssen gut reinigbar bleiben
Reinigbarkeit der Lagerstelle: Feder sitzt oft auf einem Dorn oder innerhalb einer Hülse – dort können sich Lebensmittelreste sammeln.
Vermeidung von Partikelabrieb und Oberflächenfehlern (Hygiene-Design)
Beständigkeit gegen Reinigungszyklen: wiederholte CIP/SIP-Phasen, Temperaturwechsel, Kondensat.

Materialanforderungen in der Lebensmittelindustrie

In der Lebensmittelindustrie gelten besondere Anforderungen an die verwendeten Materialien und Oberflächenbehandlungen. Metallfedern, die mit Lebensmitteln in Berührung kommen dürfen, müssen aus lebensmittelechten Federstahldrahtsorten bestehen. Häufig werden rostfreie Edelstähle wie 1.4310 (X10CrNi18-8), 1.4301 (X5CrNi1810) oder 1.4401 (X5CrNiMo17-12-2) verwendet. Seine glatte, schützende und stabile Chrom-Oxidschicht ist hierfür der ausschlaggebende Grund. Diese macht die Metallfedern korrosionsbeständig. Dadurch wird das Metall beim Kontakt mit Lebensmitteln und durch Umwelteinflüsse wie Sauerstoff und Reinigungsmitteln nicht angegriffen. Edelstahl weist in Sachen Hygiene noch weitere Vorteile auf: Das Material hinterlässt keine schädlichen Stoffe oder Partikel, wenn es mit Lebensmitteln in Kontakt kommt. Dadurch vermeiden Anwender Verunreinigungen oder Veränderungen der Nahrungsmittel. Darüber hinaus ist Edelstahl sehr gut und einfach zu reinigen. Zudem werden Keimen und Bakterien keine Angriffsfläche geboten.

Eine zusätzliche Oberflächenbehandlung macht die Metallfedern bei Bedarf beständig gegen höhere Korrosionsbelastungen, hohe Temperaturen oder stellt ihre Leitfähigkeit her. Mögliche Verfahren sind Verchromen, Verzinnen oder Beschichten mit Teflon (PTE).

Auswahlkriterien für Federn in der Lebensmittelindustrie

Bei der Auswahl der richtigen Metallfeder für eine Anwendung in der Lebensmittelindustrie müssen verschiedene Faktoren berücksichtigt werden:

Einsatztemperatur: Die Temperatur beeinflusst die mechanischen Eigenschaften der Feder. In der Lebensmittelindustrie können hohe Temperaturen bei Sterilisationsprozessen oder niedrige Temperaturen in Kühlbereichen auftreten.
Belastungsart: Bei dynamischen Belastungen eignen sich vorwiegend Druckfedern und vereinzelt Zugfedern mit eingeschraubten Federenden. Für Drehbewegungen sind Schenkelfedern die einzige Wahl.
Korrosionsbeständigkeit: In feuchten Umgebungen oder bei Kontakt mit aggressiven Reinigungsmitteln ist hohe Korrosionsbeständigkeit des Federwerkstoffs, eventuell mit zusätzlicher Oberflächenbehandlung erforderlich.
Platzbedarf: Konische Druckfedern bieten Vorteile bei begrenztem axialem Spiel. Schenkelfedern können oft platzsparend in Mechanismen integriert werden.
Hygieneanforderungen: Federn sollten leicht zu reinigen sein und keine Nischen bieten, in denen sich Lebensmittelreste oder Mikroorganismen ansammeln können.

Die richtige Auswahl und Dimensionierung von Metallfedern ist entscheidend für die Zuverlässigkeit und Lebensdauer von Maschinen und Anlagen in der Lebensmittelindustrie. Erfahrene Federnhersteller wie Gutekunst Federn bieten Unterstützung bei der Entwicklung und Auswahl von Federn für spezifische Anwendungen.

Durch den Einsatz moderner Fertigungstechnologien und geeigneter Werkstoffe und Oberflächenbehandlungen können Metallfedern heute optimal auf die Anforderungen der Lebensmittelindustrie abgestimmt werden, was zur längeren Lebensdauer und verbesserter Lebensmittelsicherheit führt.

Mehr Informationen und weiteres Wissen zu Druck-, Zug- und Schenkelfedern sowie deren Anwendungsgebiete finden Sie auf blog.federnshop.com. Die Technikabteilung von Gutekunst Federn erreichen Sie unter Telefon (+49) 035877 2270 oder technik@gutekunst-co.com.
